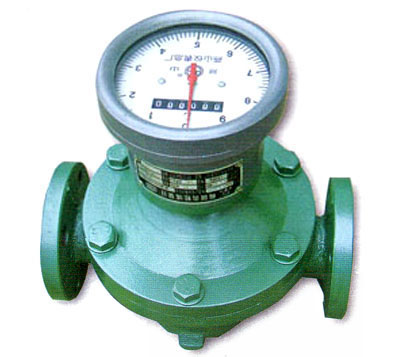

一、齿轮流量计概述

齿轮流量计是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研和军事工业中流量的计量。椭圆齿轮流量计可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232，485通讯等。与中仪机械批控器或电子批控器组合，可实现不同型式的灌装，批控等多种功能。



二、齿轮流量计特点及原理

流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔(由于齿轮的转动，所以不是绝对密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量



三、齿轮流量计技术参数

普通铸铁型（A）、铸钢型（E）、不锈钢型（B）

项目 型号		LC-A铸铁		LC-E铸钢		LC-B不锈钢
公称压力 Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被测液体粘度		2 — 200 mPa.s
被测液体温度		-20℃～+100℃
流 量 范 围 mh
型号   精度等级	GR-A铸铁			GR-E铸钢		GR-B不锈钢
公称口径（DNmm	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340



四、齿轮流量计订货和售后服务

1、 订货时请提供以下数据：被测介质名称。最大、常用、最小流量。工作压力、工作温度

介质密度、粘度 （水，蒸汽，常用气体可以不提供） 管道材质、内径、外径

2、 本公司产品一律实行三包制度，质保期内无条件更换维修产品及零部件，质保期外只收取更换产品零部件成本费用



五、齿轮流量计注意事项

长期的现场应用经验告诉我们，流量计在使用当中出现的问题，80％以上是由于选型不当造成的，所以请提供详细的技术数据，我们将向您提供最适合的产品
