汽油流量计

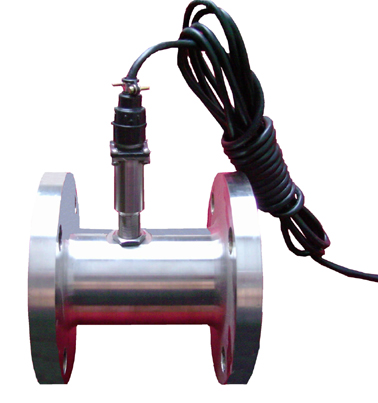

汽油流量表介绍
汽油流量表产品特点:
1. 高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2.重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
3.具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正;
4.所有有效数据掉电后保持10年不丢;
5. 范围度宽,中大口径可达1:20,小口径为1:10;
6.结构紧凑轻巧,安装维护方便,流通能力大;
7.适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等
9.可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便;
10.与定量控制仪,电磁阀配套可以实现定量控制

汽油流量表技术参数:
公称口径: 管道式:DN4~DN200
插 入 式:  DN100~DN2000
精度等级: 管道式:±0.5级,±1.0级   插入式:±1.5级、±2.5级
环境温度: -20℃~50℃
介质温度: 测量液体:-20℃~120℃   大气压力: 86KPa~106KPa
公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级: ExdIIBT4
连接方式: 螺纹连接、法兰夹装、法兰连接、插入式等
液体:上游直管段应≥20DN,下游直管段应≥5DN
插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
汽油流量表显示方式:
(1)远传显示: 脉冲输出、电流输出(配显示仪表)
(2)现场显示:8位LCD显示累积流量,单位(m3)   4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速
输出功能:
(1)脉冲输出,p-p值由供电电源确定
(2)4~20mA两线制电流输出  (3)单位体积脉冲输出及传感器原始脉冲输出
(4)带有RS485通迅接口
供电电源:
(1)DC5~24V
(2)标准型3V锂电池安装于仪表内部可连续使用八年以上
传输距离:传感器至显示仪距离可达500m

汽油流量表范围及压力:
仪表口径及连接方式 4、6、10、15、20、25、32、40采用螺纹连接
(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
精度等级 ±1%R、±0.5%R
量程比 1:10;1:15;1:20
仪表材质 304不锈钢、316(L)不锈钢等
被测介质温度(℃) -20~+120℃
环境条件 温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa
输出信号 脉冲频率信号,低电平≤0.8V 高电平≥8V
供电电源 +12VDC 、+24VDC(可选)
信号传输线 STVPV3×0.3(三线制)
传输距离 ≤1000m
信号线接口 豪斯曼接头
防爆等级 非防爆产品
防护等级 IP65

汽油流量计测量范围及工作压力:表2
仪表口径(mm) 正常流量范围(m3/h) 扩展流量范围(m3/h) 常规耐受压力(MPa) 特制耐压等级(MPa)(法兰连接方式)
DN 4 0.04~0.25 0.04~0.4 6.3 12、16、25
DN 6 0.1~0.6 0.06~0.6 6.3 12、16、25
DN 10 0.2~1.2 0.15~1.5 6.3 12、16、25
DN 15 0.6~6 0.4~8 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 20 0.8~8 0.45~9 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 25 1~10 0.5~10 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 32 1.5~15 0.8~15 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 40 2~20 1~20 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN 50 4~40 2~40 2.5 4.0、6.3、12、16、25
DN 65 7~70 4~70 2.5 4.0、6.3、12、16、25
DN 80 10~100 5~100 2.5 4.0、6.3、12、16、25
DN 100 20~200 10~200 2.5 4.0、6.3、12、16、25
DN 125 25~250 13~250 1.6 2.5、4.0、6.3、12、16
DN 150 30~300 15~300 1.6 2.5、4.0、6.3、12、16
DN 2, 00 80~800 40~800 1.6 2.5、4.0、6.3、12、16
